تعتبر معايرة جهاز كشف الغاز XNX من الخطوات الحيوية لضمان سلامة الأفراد والمنشآت النفطية والصناعية. إن جهاز Honeywell XNX يعد أحد أكثر كواشف الغازات كفاءة واعتمادية في السوق العالمي، ولكن دقة قراءته تعتمد بشكل كلي على إجراء المعايرة الدورية (Calibration) بشكل صحيح لمنع حدوث انحراف في القراءات (Sensor Drift) بمرور الوقت.

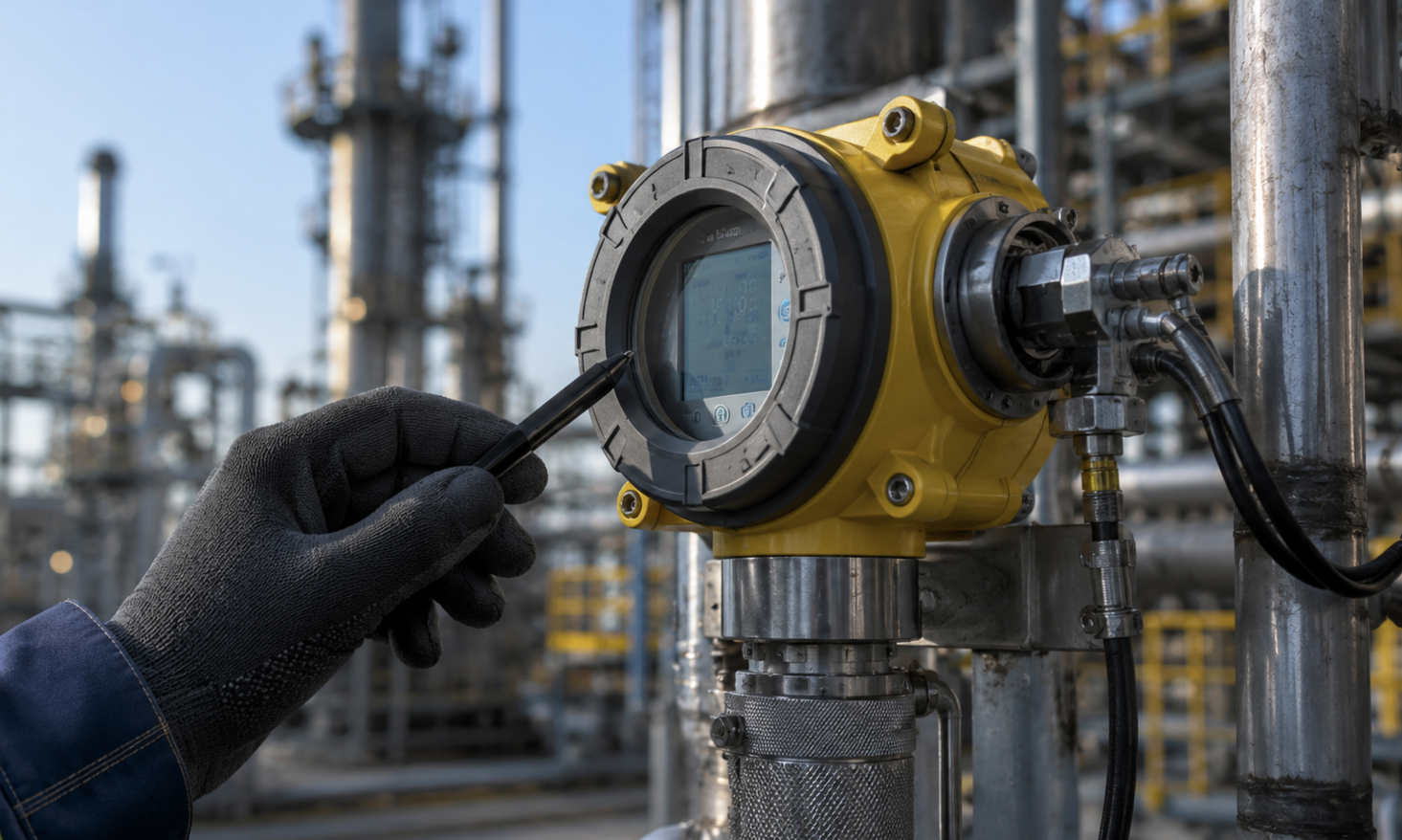

معايرة جهاز كشف الغاز Honeywell XNX

تتم معايرة جهاز كشف الغاز Honeywell XNX عبر خطوتين أساسيتين باستخدام المفتاح المغناطيسي (Magnetic Wand): أولاً معايرة الصفر (Zero Calibration) في بيئة هواء نقي لتصفير المستشعر، ثانياً معايرة المقياس (Span Calibration) عبر ضخ غاز معايرة ذو تركيز معلوم (مثلاً 50% LEL) بمعدل تدفق يتراوح بين 0.5 إلى 1 لتر/دقيقة، ثم تأكيد القراءة لحفظ الإعدادات الجديدة.

Honeywell XNX Gas Detector Fault Codes: شرح جميع رموز الأعطال والحلول خطوة بخطوة

أهمية المعايرة الدورية لكواشف الغازات الصناعية

تتعرض مستشعرات الغاز في البيئات الصناعية القاسية إلى عوامل متعددة مثل الرطوبة العالية، التغيرات المفاجئة في درجات الحرارة، والتسمم الكيميائي (Sensor Poisoning). هذه العوامل تؤدي تدريجياً إلى إضعاف حساسية وحدة الاستشعار.

من ناحية أخرى، تضمن عملية المعايرة المنتظمة تحديث نقطة الصفر ونقطة الاستجابة القصوى للمستشعر، مما يحمي المنشأة من الإنذارات الكاذبة (False Alarms) أو -وهو الأخطر- عدم استجابة الجهاز في حالة حدوث تسرب حقيقي للغازات السامة أو القابلة للاشتعال.

الأدوات المطلوبة قبل البدء في عملية المعايرة

قبل البدء في فتح واجهة الجهاز أو ضخ الغاز، يجب تجهيز الحقيبة الفنية الخاصة بالمعايرة لضمان دقة العملية وسرعتها:

• المفتاح المغناطيسي (Magnetic Wand): للتحكم في قوائم الشاشة دون الحاجة لفتح الغطاء الخارجي المقاوم للانفجار.
• أسطوانة غاز المعايرة (Calibration Gas Cylinder): بتركيز معلوم ومتوافق مع نوع المستشعر (مثلاً غاز الميثان أو كبريتيد الهيدروجين).
• منظم التدفق (Regulator): يفضل استخدام منظم يضمن تدفقاً ثابتاً بمعدل 0.5 \text{ L/min} (لتر في الدقيقة).
• أنبوب التوصيل وكوب المعايرة (Calibration Adapter/Flow Housing): لتوجيه الغاز مباشرة إلى رأس المستشعر.

نصيحة فنية قبل البدء

في كثير من زيارات الصيانة الميدانية، تجد أن الفني يتعامل مع أسطوانة غاز المعايرة وكأنها أداة ثابتة لا تتأثر بالزمن، بينما الحقيقة أن تاريخ صلاحية الأسطوانة يمثل نقطة ضعف يغفل عنها كثيرون. فحتى لو كان الصمام يعمل بكفاءة ظاهرية ويصدر صوت تسرب الغاز بشكل طبيعي، فإن تركيز الغاز الفعلي داخل الأسطوانة قد يكون قد انخفض بنسبة ملحوظة عن القيمة المدونة على الملصق، خصوصاً إذا تجاوزت الأسطوانة سنة من تاريخ إنتاجها أو تعرضت لتقلبات حرارية أثناء التخزين. النتيجة العملية لهذا الإغفال أن الفني يظن أنه أتم معايرة ناجحة بمعطيات دقيقة، بينما الجهاز في الواقع تمت معايرته على أساس تركيز أقل من المطلوب، وهو ما ينعكس لاحقاً على شكل استجابة متأخرة أو ضعيفة عند حدوث تسرب حقيقي. لهذا السبب يُنصح دائماً بفحص تاريخ إنتاج الأسطوانة والتأكد من إحكام غلقها قبل كل عملية معايرة، بدلاً من الاعتماد الأعمى على الرقم المطبوع عليها.

الخطوة الأولى: إجراء معايرة الصفر (Zero Calibration)

تعد معايرة الصفر هي حجر الأساس، حيث يتم إعلام الجهاز بشطل دقيق بنسبة الغاز الطبيعية في الهواء الخالي من الملوثات.

• استخدم المفتاح المغناطيسي لتنشيط القائمة عبر وضعه فوق المغناطيس العلوي للشاشة.
• ادخل إلى قائمة Calibration ثم اختر Zero Calibration.
• تأكد من أن الهواء المحيط نقي تماماً، وفي حال الشك بوجود ملوثات، قم بتوصيل أسطوانة هواء اصطناعي نقي (Zero Air).
• انتظر حتى تستقر القراءة على الشاشة، ثم قم بتأكيد العملية بالمغناطيس ليتم تصفير القراءة بنجاح.

الخطوة الثانية: إجراء معايرة المقياس (Span Calibration)

بعد الانتهاء من خطوة الصفر، سينقلك النظام تلقائياً أو يطلب منك الانتقال إلى مرحلة حقن الغاز القياسي.

في المقابل، تتطلب هذه الخطوة دقة عالية في مطابقة التركيز المكتوب على الأسطوانة مع القيمة المدخلة في شاشة الجهاز. عند الدخول إلى قائمة Span Calibration، ستطلب منك الشاشة إدخال تركيز الغاز المستهدف. قم بتعديل الرقم ليطابق تماماً تركيز أسطوانة الغاز التي تمتلكها، ثم ضع كوب المعايرة على المستشعر وافتح صمام الغاز.

[تدفق غاز ثابت 0.5 L/min] —> [مستشعر Honeywell XNX] —> [استقرار القراءة وتأكيد الحفظ]

اخطاء شائعه عند المعايره

خطأ شائع من واقع صيانة هذه الأجهزة في منشآت النفط والغاز، يقع العديد من الفنيين في خطأ إزالة كوب المعايرة فور ظهور كلمة “Success” أو انتهاء العداد على الشاشة. هذا التصرف يؤدي إلى حبس بقايا غاز المعايرة عالي التركيز داخل غلاف المستشعر، مما يتسبب في إطلاق إنذار كاذب فور عودة الجهاز إلى وضع التشغيل الطبيعي. لذلك، يجب دائماً ترك الغاز يتسرب وينتشر في الهواء الطبيعي حتى تعود القراءة إلى الصفر قبل إعادة تنشيط مرحلة الإنذارات (Relays).

الشروط البيئية اللازمة لنجاح المعايرة

لا يمكن إجراء المعايرة بشكل عشوائي دون مراعاة الظروف المحيطة، حيث تؤثر العوامل الفيزيائية على حجم الغازات وضغطها الجزئي:

• درجة الحرارة: يجب أن تكون حرارة الموقع مستقرة وقريبة من ظروف التشغيل العادية (تجنب المعايرة في أوقات الظهيرة الحارة جداً إذا كان الجهاز مكشوفاً).
• الرطوبة: الرطوبة العالية جداً قد تتكثف على المستشعر وتعيق وصول الغاز بسلاسة.

سرعة الرياح: في الأماكن المفتوحة، قد تؤدي الرياح الشديدة إلى تشتيت غاز المعايرة قبل وصوله بتركيز كامل للمستشعر، لذا يفضل استخدام غطاء حماية أثناء العملية.

كيف تضمن توافق القراءات مع معايير السلامة؟

بعد اكتمال المعايرة، يوصى دائماً بإجراء ما يسمى بـ Bump Test (اختبار الصدمة). هذا الاختبار ليس معايرة كاملة، بل هو تعريض سريع للمستشعر للغاز للتأكد من أن المؤشرات والإنذارات المرئية والصوتية تعمل وتستجيب في الوقت المحدد (غالباً أقل من 15 ثانية حسب مواصفات المستشعر). سنشرح تفاصيل هذا الاختبار بشكل موسع في دليل منفصل حول صيانة الأنظمة الوقائية.

مقارنة بين أنواع مستشعرات Honeywell XNX وتأثيرها على المعايرة

استكشاف الأخطاء وإصلاحها أثناء المعايرة (Troubleshooting)

في كثير من الأحيان، قد تظهر رسائل خطأ على شاشة الـ XNX أثناء محاولة المعايرة. إليك أشهرها وكيفية التعامل معها:

• Fault 01 (Sensor Fault): تعني وجود مشكلة في الاتصال بين المستشعر واللوحة الرئيسية، أو أن عمر المستشعر قد انتهى ولم يعد قادراً على توليد إشارة كهربائية كافية.
• Calibration Failed: تحدث هذه المشكلة إذا كان تدفق الغاز ضعيفاً جداً، أو إذا تم استخدام غاز معايرة منتهي الصلاحية أو بتركيز خاطئ لا يطابق القيمة المدخلة في الإعدادات.

الأسئلة الشائعة حول معايرة جهاز XNX

كم مرة يجب معايرة جهاز كشف الغاز Honeywell XNX؟

تعتمد المدة على نوع المستشعر والبيئة المحيطة، لكن كقاعدة عامة في الصناعة، يجب معايرة المستشعرات الحفزية كل 3 أشهر، والمستشعرات الكهروكيميائية للغازات السامة كل 6 أشهر لضمان دقتها العالية.

هل يمكن معايرة الجهاز والغاز يتدفق في المنشأة؟

قبل البدء بالمعايرة، يجب وضع لوحة التحكم أو نظام الـ PLC الخاص بالمنشأة على وضع Inhibit (العزل) لمنع انطلاق صفارات الإنذار أو تفعيل أنظمة الإطفاء الآلي وتوقف الإنتاج نتيجة حقن غاز الاختبار.

ما هو معدل التدفق الصحيح لغاز المعايرة؟

معدل التدفق المثالي لمعظم مستشعرات جهاز Honeywell XNX هو 0.5 \text{ L/min} (لتر واحد في الدقيقة). زيادة التدفق عن هذا الحد قد تسبب ضغطاً زائداً على المستشعر يعطي قراءات خاطئة مرتفعة.

إن الالتزام بالخطوات العلمية الصحيحة عند معايرة جهاز كشف الغاز XNX يحمي الأرواح قبل المعدات. من خلال توفير الأدوات المناسبة مثل المفتاح المغناطيسي وغاز المعايرة المعتمد، واتباع تسلسل المعايرة من التصفير إلى حقن الغاز، يمكنك ضمان أعلى مستويات الأمان الصناعي لمنشأتك بكفاءة واستمرارية.
