دليل إعادة ضبط جهاز Honeywell XNX خطوة بخطوة بعد حل الأعطال
تُعد أجهزة كشف الغازات من طراز Honeywell XNX Universal Transmitter الركيزة الأساسية لحماية الأرواح والمنشآت النفطية والصناعية من مخاطر تسرب الغازات السامة والقابلة للاشتعال. ومع ذلك، يواجه العديد من مهندسي وفنيي الصيانة مواقف تظل فيها شاشة الجهاز باللون الأصفر (مشيراً إلى عطل Fault) أو باللون الأحمر (مشيراً إلى إنذار Alarm) حتى بعد معالجة المشكلة الأساسية وتطهير الموقع من الغاز. تتطلب هذه الحالة إجراء عملية إعادة ضبط تقنية لإرجاع النظام إلى حالته التشغيلية الآمنة.
كيف يتم إعادة ضبط جهاز Honeywell XNX بعد حل المشكلة؟

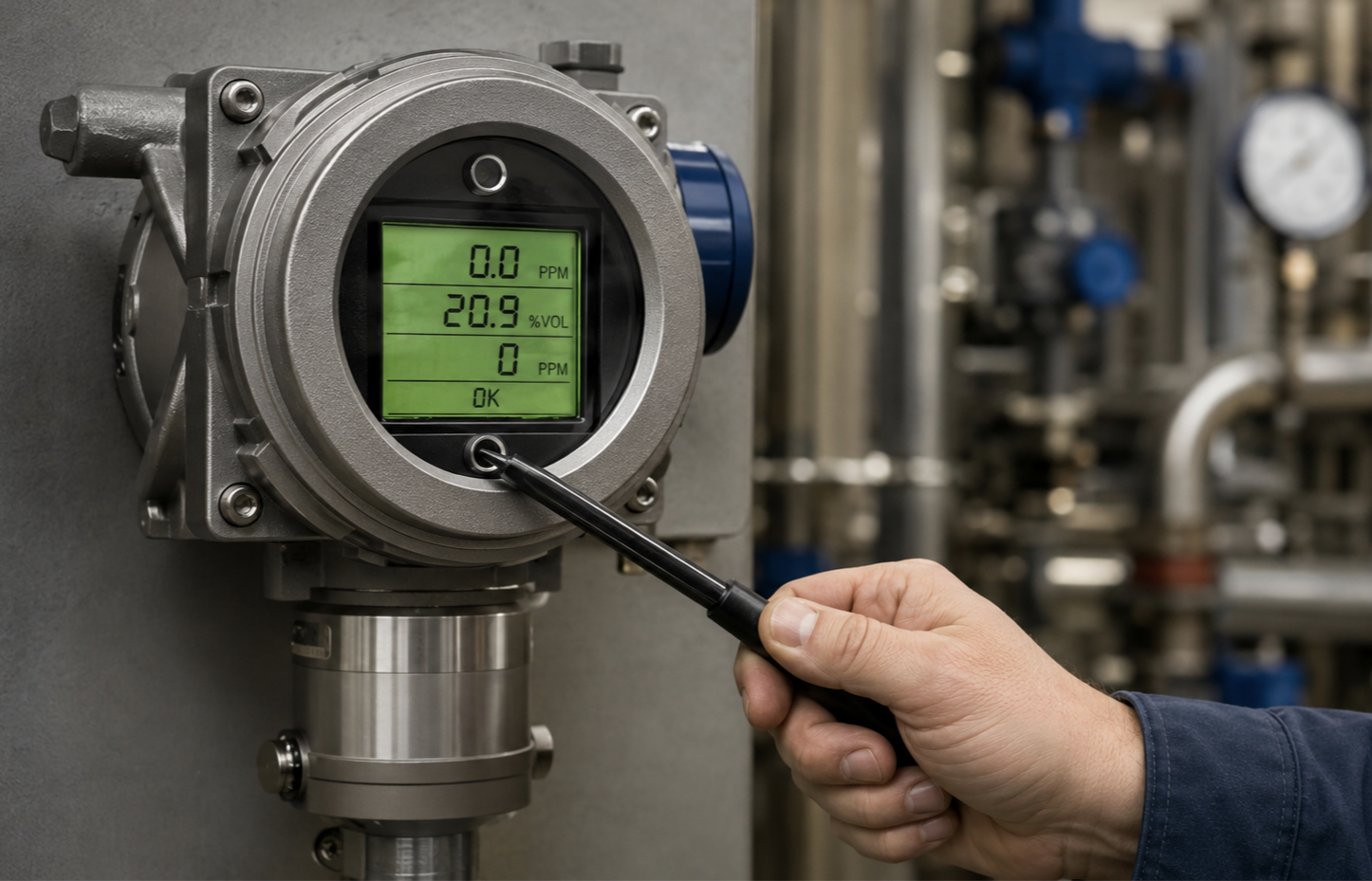

لإعادة ضبط (Reset) جهاز Honeywell XNX بعد حل المشكلة، ضع المغناطيس المغناطيسي الخاص بالجهاز فوق المستشعر المغناطيسي السفلي (المشار إليه بالسهم المتجه لأسفل \downarrow) للدخول إلى القائمة، ثم توجه إلى خيار “Display Menu” ثم “Reset Faults/Alarms”. قم بتأكيد العملية باختيار “Yes” عبر تمرير المغناطيس فوق المستشعر الأيمن (\rightarrow) لتصفير الإنذارات المؤمّنة (Latched) وعودة الشاشة إلى اللون الأخضر الطبيعي.
حل مشكلة Honeywell XNX Gas Detector Fault Codes : الدليل الشامل لرموز الأعطال
فهم طبيعة الإنذارات والأعطال في جهاز Honeywell XNX
قبل البدء في كتابة الأوامر على شاشة جهاز هانيويل XNX، يجب أن تدرك كمشغل أو فني أجهزة أن هذا النظام يعتمد على مبدأ “الأمان الصارم”. تظل الإنذارات والأعطال في هذا الجهاز نشطة تحت ما يسمى بالإنذارات المؤمّنة (Latched Alarms). هذا يعني أن الجهاز لن يعود إلى حالته الطبيعية تلقائياً بمجرد اختفاء الغاز أو إصلاح قطع الأسلاك، بل يتطلب تدخلاً بشرياً واعياً لتأكيد أن الموقع أصبح آمناً تماماً.
علاوة على ذلك، ينقسم النظام في تعامله مع المشاكل إلى شقين:
- الأعطال (Faults): وتظهر بالرمز F متبوعاً برقم الكود (مثل F112 أو F161) وتتحول الشاشة فيها إلى اللون الأصفر.
- الإنذارات (Alarms): وتظهر بالرمز A1 أو A2 وتتحول الشاشة فيها إلى اللون الأحمر اللامع، وهي تشير إلى تجاوز تركيز الغاز للحدود المسموح بها.
المتطلبات الأساسية قبل البدء بعملية الـ Reset
من واقع الممارسات العملية في المواقع النفطية والمصانع الكيميائية، فإن محاولة عمل إعادة ضبط للجهاز قبل استيفاء الشروط التشغيلية قد تؤدي إلى فشل العملية أو تكرار ظهور الخطأ فوراً. لذلك، اتبع الآتي:
- تأكد من زوال السبب: إذا كان الإنذار بسبب الغاز، تأكد عبر أجهزة الكشف المحمولة أن نسبة الغاز 0\% في البيئة المحيطة.
- عزل لوحة التحكم (Bypass): من الضروري إبلاغ غرفة التحكم الرئيسية (DCS/SCADA) بوضع القناة الخاصة بالجهاز في وضع الصيانة أو العزل (Bypass) لتجنب إطلاق إنذارات كاذبة أو تفعيل أنظمة الإطفاء الآلي أثناء العبث بالقوائم.
- القلم المغناطيسي (Magnetic Wand): تأكد من نظافة وجاهزية القلم المغناطيسي الخاص بشركة Honeywell، حيث إن واجهة كاشف XNX لا تحتوي على أزرار تقليدية للحفاظ على خاصية مقاومة الانفجار (Explosion-Proof).
الخطوات التفصيلية لإعادة ضبط (Reset) جهاز Honeywell XNX
تتم عملية التحكم في جهاز Honeywell XNX بالكامل عبر أربعة مستشعرات مغناطيسية تحيط بالشاشة الزجاجية، وهي: الأعلى (\uparrow)، الأسفل (\downarrow)، اليسار/الهروب (\leftarrow/Esc)، واليمين/التأكيد (\rightarrow/Enter).
أولاً: الدخول إلى القائمة الرئيسية (Main Menu)
قم بتمرير القلم المغناطيسي فوق المستشعر السفلي (\downarrow) لفتح الشاشة وتخطي شاشة العرض العامة. إذا كان الجهاز محمياً بكلمة مرور (Passcode)، فستظهر لك شاشة تطلب إدخال الرمز المكون من أربعة أرقام (الرمز الافتراضي من المصنع غالباً ما يكون 0000 ما لم يتم تغييره من قبل قسم الأمن الصناعي بالمنشأة).
ثانياً: الانتقال إلى خيار إعادة الضبط
استخدم المستشعرين (\uparrow) أو (\downarrow) للتنقل بين الأيقونات حتى تصل إلى أيقونة الشاشة أو خيار Information/Display Menu. اضغط على المستشعر الأيمن (\rightarrow) للدخول.
ثالثاً: تصفير الأعطال والإنذارات (Clear Alarms)
داخل هذه القائمة، ابحث عن خيار “Reset Faults/Alarms”. بمجرد الوقوف عليه، قم بتمرير المغناطيس فوق علامة التأكيد (\rightarrow). سيظهر لك النظام رسالة تأكيدية تسألك “هل تريد بالتأكيد إعادة الضبط؟”. اختر “Yes”.
رابعاً: مراقبة استقرار الإشارة
بعد الضغط على تأكيد، ستلاحظ تحول الشاشة مباشرة من اللون الأصفر أو الأحمر إلى اللون الأخضر المستقر، وستعود قراءة التيار الراجع إلى غرفة التحكم إلى قيمتها الطبيعية المقدرة بـ 4\text{ mA} في حالات الاستقرار (أو ما يكافئ القراءة الصفرية للغاز).
جدول أشهر أكواد أعطال Honeywell XNX وكيفية حلها قبل الـ Reset
في الكثير من الأحيان، يرفض جهاز Honeywell XNX الاستجابة لأمر الإعادة (Reset) لأن العطل التقني ما زال قائماً في الدائرة الكهربائية أو الحساس نفسه. يلخص الجدول التالي أبرز هذه الأكواد وطرق معالجتها العلمية:
|
كود العطل (Fault Code) |
معناه التقني (Description) |
السبب المحتمل |
الإجراء التصحيحي الواجب اتخاذه |
|---|---|---|---|
|
F112 |
Sensor Fault |
فشل في الاتصال بحساس الغاز |
تحقق من تركيب الـ Sensor Cartridge وتأكد من جفاف السنون الداخلية من الرطوبة. |
|
F161 |
Outputs Blocked |
مخرجات الجهاز متوقفة أو معزولة |
الجهاز في وضع المعايرة (Calibration Mode) أو تم قفله برمجياً، يجب إنهاء الاختبار أولاً. |
|
F120 / F121 |
mA Loop Fault |
خلل في حلقة التيار 4-20\text{ mA} |
وجود قطع أو التواء في كابل الإشارة الواصل إلى لوحة الـ PLC/DCS. |
|
F104 |
Low Voltage Fault |
انخفاض جهد التغذية |
جهد التيار المستمر الداخلي أقل من 16\text{ Vdc}. تحقق من كفاءة مزود الطاقة الرئيسي. |
ملاحظة عملية
يقول احد الفنيين المتخصصين: خلال عملي في صيانة كواشف الغاز في إحدى محطات فصل الغاز والمكثفات، واجهنا مشكلة تكرار ظهور العطل F112 مباشرة بعد عمل ريست لجهاز Honeywell XNX.
كان زملائي الفنيون يعتقدون أن المشكلة في البرمجيات، ولكن بعد فتح الغطاء السفلي لكبسولة الحساس (Sensor Cartridge)، تبين وجود نسبة رطوبة خفيفة ناتجة عن غسيل المعدات القريبة بضغط الماء العالي، مما أثر على نقاط التوصيل النحاسية.
نصيحة ذهبية:
إذا رفض الجهاز الاستجابة للـ Reset أو تكرر الخطأ في نفس الدقيقة، لا تحاول تكرار الأمر برمجياً؛ بل توجه فوراً للفحص الفيزيائي للمكونات والتأكد من جفاف ونظافة الحساسات.
كيفية عمل إعادة ضبط المصنع (Factory Reset) لجهاز هانيويل XNX
في الحالات المستعصية، مثل حدوث تداخل في البرمجة (Firmware Glitch) أو فقدان التوافق الدلالي بين وحدة المعالجة الرئيسية (Transmitter) ونوع الحساس الذكي المرتبط بها، قد يضطر مهندس الأجهزة إلى اللجوء لـ “إعادة ضبط المصنع”.
تنويه: هذا الإجراء يمسح جميع إعدادات المعايرة ونقاط الإنذار المخصصة (A1 & A2) ويعيدها إلى القيم القياسية الافتراضية للشركة المصنعة.
- ادخل إلى القائمة المتقدمة عبر الرمز السري المخصص للمشرفين (Supervisors).
- انتقل إلى قائمة “Configure Menu”.
- اختر “Set Factory Defaults” ثم اضغط تأكيد (\rightarrow).
سيقوم الجهاز بإعادة التشغيل (Reboot) وتستغرق هذه العملية حوالي 60 ثانية، يظهر خلالها شريط التحميل، ويجب بعدها إعادة معايرة الحساس باستخدام الغاز القياسي (Span Gas Verification). سنتناول تفاصيل المعايرة المعقدة في دليل منفصل لاحقاً.
اسئلة شائعة حول إعادة ضبط جهاز Honeywell XNX
لماذا تظل شاشة Honeywell XNX حمراء حتى بعد اختفاء الغاز تماماً؟
بسبب خاصية الـ Latched Alarms المدمجة في أنظمة السلامة (SIS). صُمم الجهاز بحيث لا يطفئ الإنذار تلقائياً لضمان أن المشغل قد لاحظ الخطر وقام بمعالجته يدوياً عبر القلم المغناطيسي.
ماذا أفعل إذا فقدت القلم المغناطيسي الخاص بالجهاز وسط الموقع؟
يمكنك استخدام أي مغناطيس قوي ومركز (مثل مغناطيس النيوديميوم) لتوجيهه نحو المستشعرات الأربعة، وسيعمل تماماً مثل القلم الأصلي، لكن احرص على عدم خدش واجهة الشاشة الزجاجية.
الشاشة تعطي وميضاً أصفر مع كود F161 ولا تقبل الريست، ما الحل؟
كود F161 يعني أن المخرجات محجوبة، ويحدث هذا غالباً إذا خرج الفني من قائمة المعايرة بشكل مفاجئ قبل اكتمال خطواتها. للدعم، أعد الدخول لقائمة المعايرة وانقر على “Quit” أو انتظر التايمر التلقائي للجهاز (Time-out) ومدته 15 دقيقة ليعود النظام للعمل طبيعياً.
إن عملية إعادة ضبط جهاز Honeywell XNX بعد حل المشاكل ليست مجرد كبس أزرار افتراضية، بل هي خطوة هندسية تتطلب التحقق التام من سلامة البيئة الصناعية المحيطة. يضمن اتباع الخطوات المنظمة المذكورة في هذا الدليل الحفاظ على سلامة الكادر البشري واستمرارية العمليات الإنتاجية دون توقف غير مبرر. تذكر دائماً مراجعة الوثائق الرسمية عبر Google Search Central أو بوابة الدعم الفني لشركة Honeywell في حال واجهت أكواد أعطال غير مدرجة في الجداول القياسية.
