شرح طريقة معايرة (Calibration) مستشعر الغاز Honeywell XNX خطوة بخطوة
دليل معايرة مستشعر الغاز Honeywell XNX خطوة بخطوة
تعتبر عملية معايرة مستشعر الغاز Honeywell XNX واحدة من الركائز الأساسية لضمان سلامة الأفراد والمنشآت الصناعية، خاصة في بيئات العمل الخطرة مثل مصافي النفط ومحطات معالجة الكيماويات. إن أجهزة كشف الغازات من شركة هانيويل (Honeywell) تمتاز بدقتها العالية، لكنها تحتاج إلى ضبط وصيانة دورية لمواجهة ظاهرة “انحراف القراءة” (Sensor Drift) التي تحدث نتيجة العوامل البيئية المحيطة. في هذا الدليل الهندي، سوف نستعرض الخطوات التفصيلية لإجراء المعايرة بنجاح وأمان، طبقًا لأحدث التحديثات في أنظمة السلامة لعام 2026.
ما هي معايرة مستشعر الغاز Honeywell XNX؟
لإجراء عملية المعايرة بنجاح، يجب أولاً فهم المبدأ الأساسي الذي يعتمد عليه الجهاز. المعايرة هي عملية ضبط إلكترونيات الكاشف لتتوافق مع قراءات غاز حقيقية ومعلومة التركيز بدقة.
طريقة معايرة (Calibration)
تتضمن عملية معايرة مستشعر الغاز Honeywell XNX خطوتين رئيسيتين: أولاً المعايرة الصفرية (Zero Calibration) لضبط نقطة الصفر في هواء نقي، وثانيًا معايرة المجال (Span Calibration) باستخدام غاز قياسي بتركيز معلوم. يتم تنفيذ العملية عبر الواجهة المغناطيسية للجهاز دون الحاجة لفتح الغطاء الخارجي المقاوم للانفجار.
حل مشكلة Honeywell XNX Gas Detector Fault Codes : الدليل الشامل لرموز الأعطال
الأدوات المطلوبة قبل البدء في المعايرة
قبل التوجه إلى موقع الكاشف في الميدان يجب التأكد من تجهيز الحقيبة الفنية المناسبة لضمان سير العمل دون توقف:
- مغناطيس التحكم (Magnetic Wand): الخاص بأجهزة هانيويل للتنقل بين القوائم الشاشات.
- أسطوانة غاز المعايرة (Calibration Gas Cylinder): بتركيز يتوافق مع نوع المستشعر (مثلاً 50% LEL من غاز الميثان، أو 50 ppm من كبريتيد الهيدروجين).
- منظم التدفق (Flow Regulator): يفضل ان يكون بمعدل تدفق ثابت يتراوح بين 0.5 إلى 1 لتر في الدقيقة.
- أنابيب التوصيل وكوب المعايرة (Calibration Cup): الخاص بطراز XNX لتوجيه الغاز بدقة إلى رأس المستشعر.
الخطوة 1: إجراءات السلامة وتأمين غرفة التحكم
من الأخطاء الشائعة التي يقع فيها بعض الفنيين المبتدئين هي البدء في المعايرة مباشرة دون إخطار مشغلي غرفة التحكم (Control Room). عند ضخ غاز الاختبار على المستشعر، سيرتفع مؤشر القراءة ويسجل إشارة تيار تتجاوز 20mA، مما قد يؤدي إلى تفعيل نظام الإطفاء التلقائى أو إطلاق إنذارات الإخلاء في الموقع.
لذلك، يجب دائمًا عزل القنوات (Bypass) أو وضع جهاز الـ PLC الخاص بالنظام في وضع الصيانة (Maintenance Mode) قبل فتح أي غاز. سنشرح هذا بالتفصيل في دليل منفصل حول أنظمة الإنذار المبكر.

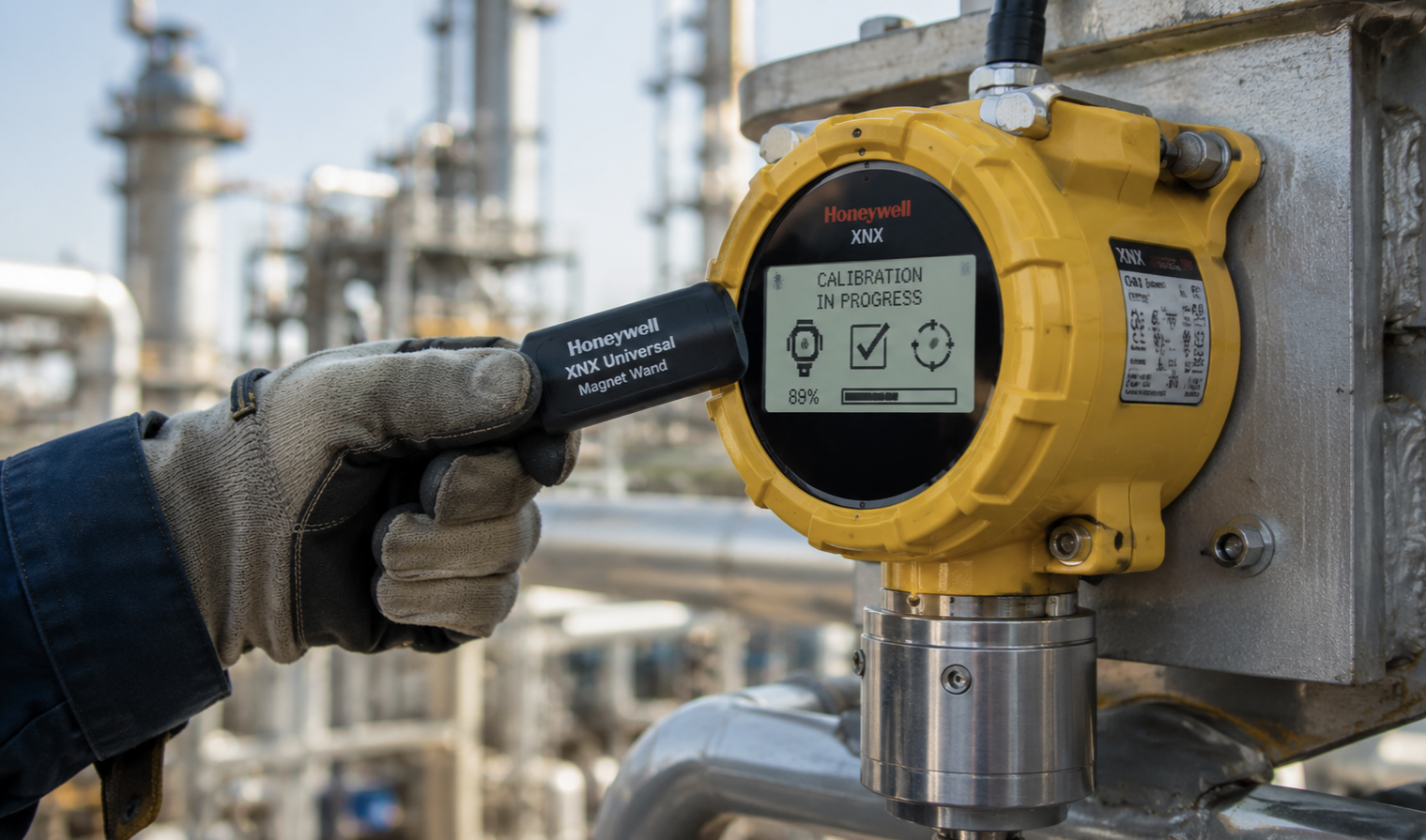

الخطوة 2: الدخول إلى قائمة المعايرة (Calibration Menu)
يتميز جهاز Honeywell XNX بواجهة مستخدم تعمل بالتحكم المغناطيسي لحماية الجهاز من الانفجارات في البيئات التصنيفية (Hazardous Areas).
- ضع المغناطيس فوق المستشعر السفلي للشاشة للدخول إلى القائمة الرئيسية.
- ادخل كلمة المرور الافتراضية (إذا لم يتم تغييرها) والتي غالبًا ما تكون عبارة عن توجيه المغناطيس لعلامات الأسهم.
- انتقل إلى قائمة Information/Calibration Menu ثم اختر أيقونة المعايرة (التي تشبه شكل أسطوانة غاز).
الخطوة 3: تنفيذ المعايرة الصفرية (Zero Calibration)
الهدف من هذه الخطوة هو إخبار المعالج الدقيق في الجهاز بأن البيئة الحالية خالية تمامًا من الغازات المستهدفة وتعتبر هذه النقطة هي خط الأساس (Baseline).
- تأكد من أن الهواء المحيط بالمستشعر نقي تمامًا. إذا كنت تشك في وجود غازات في الموقع، استخدم أسطوانة “الهواء النقي الصناعي” (Zero Air).
- اختر خيار Zero Calibration من الشاشة.
سيبدأ الجهاز في قراءة البيئة الحالية، انتظر حتى تستقر القراءة وتظهر علامة النجاح على الشاشة لتأكيد ضبط نقطة الصفر (4mA).
الخطوة 4: توصيل غاز الاختبار ومعايره المجال (Span Calibration)
بعد الانتهاء من المعايرة الصفرية، سينقلك النظام تلقائيًا أو يطلب منك البدء في معايرة المجال (Span).
- قم بتركيب كوب المعايرة (Calibration Cup) بإحكام على رأس المستشعر.
- صِل الأنبوب المرن من منظم أسطوانة الغاز القياسي إلى الكوب.
- افتح صمام أسطوانة الغاز لتطبيق التدفق بمعدل 0.5 \text{ L/min} تقريبًا.
راقب شاشة Honeywell XNX؛ سترى الأرقام تبدأ في الارتفاع تدريجيًا لتطابق تركيز الغاز الموجود في الأسطوانه.
الخطوة 5: استقرار القراءة وقبول المعايرة
تعتبر مرحلة الاستقرار هي الأهم لضمان دقة الحسابات الرياضية داخل الجهاز.
ملاحظة مهمة:
انتظر لمدة تتراوح بين 60 إلى 120 ثانية حتى يثبت الرقم تمامًا على الشاشة. علاوة على ذلك، لا تستعجل بالضغط على زر التأكيد إذا كانت الأرقام لا تزال تتأرجح، لأن هذا سيتسبب في قراءات وهمية لاحقًا (False Alarms).
عند استقرار القراءة، استخدم المغناطيس لتأكيد العملية. سيقوم الجهاز بمطابقة القراءه المقاسة بالتركيز المخزن في ذاكرته، ويظهر لك رسالة تفيد بنجاح المعايرة (Calibration Passed).
الخطوة 6: تطهير المستشعر وإعادة النظام لوضعه الطبيعي
بعد قبول القراءة، أغلق صمام أسطوانة الغاز فورًا للحفاظ على المخزون. قم بإزالة كوب المعايرة من رأس المستشعر لكى يتمكن الهواء الطبيعي من الدخول وتطهير الخلايا الحساسه (Purging).
انتظر حتى تنخفض القراءة على الشاشة وتعود إلى الصفر مرة أخرى. بمجرد عودة الإشارة إلى وضعها الطبيعي، يمكنك التواصل مع غرفة التحكم لإزالة وضع العزل (Bypass) وإعادة المستشعر إلى الخدمة الفعليه بأمان.
جدول فترات المعايرة الموصى بها حسب نوع المستشعر
تختلف فترات الصيانة الدورية بناءً على التكنولوجيا المستخدمة في خلايا الاستشعار داخل طراز Honeywell XNX:
|
نوع تكنولوجيا المستشعر |
الغازات المستهدفة |
فترة المعايرة الموصى بها |
|---|---|---|
|
المستشعرات الحفزية (Catalytic Bead) |
الغازات القابلة للاشتعال (CH4, LEL) |
كل 3 إلى 6 أشهر |
|
المستشعرات الكهرومغناطيسية / الكيميائية (Electrochemical) |
الغازات السامة والأكسجين (H2S, CO, O2) |
كل 6 أشهر |
|
مستشعرات الأشعة تحت الحمراء (Infrared – IR) |
الهيدروكربونات وثاني أكسيد الكربون |
سنويًا (بسبب ثباتها العالي) |
أخطاء شائعة أثناء المعايره وكيفية تجنبها
من واقع الخبرة الميدانية في الصيانة الصناعية، هناك خطأ شائع يقع فيه الكثيرون وهو استخدام أسطوانة غاز منتهية الصلاحية. غازات المعايرة، خاصة السامة منها مثل H_2S، تتفاعل مع جدران الأسطوانة بمرور الوقت وتقل كفاءتها، مما يؤدي إلى فشل المعايرة وظهور رمز الخطأ “Calibration Fault” على الشاشة.
من ناحية أخرى، قد يؤدي استخدام معدل تدفق غاز (Flow Rate) أعلى من الموصى به إلى زياده الضغط داخل كوب المعايرة، مما يمنح المستشعر قراءة أعلى من الحقيقة، وبالتالي يقلل من حساسية الجهاز في الظروف الواقعية. لذلك، التزم دائمًا باستخدام منظمات تدفق معتمدة من المصنع القياسي.
الأسئلة الشائعة حول جهاز Honeywell XNX
ماذا يعني رمز الخطأ “Fault 01” أثناء المعايرة؟
يعني هذا الرمز عادةً أن المستشعر قد وصل إلى نهاية عمره الافتراضي ولم يعد قادرًا على إعطاء إشارة قوية كافية لمطابقة غاز المجال أو أنك تستخدم غاز معايرة بتركيز خاطئ لا يطابق الإعدادات الداخلية للجهاز.
هل يمكن معايرة الجهاز وهناك رياح شديدة في الموقع؟
في المقابل، الرياح الشديدة قد تشتت غاز المعايرة قبل وصوله بتركيز كامل إلى خلايا الاستشعار في مثل هذه الظروف، يفضل استخدام أكياس خاصة لصد الرياح (Weather Protection Covers) حول رأس المستشعر أثناء العملية.
كم من الوقت تستغرق عملية المعايرة كاملة؟
تستغرق العملية الفعلية من 5 إلى 10 دقائق للمستشعر الواحد ولكن الإجراءات المصاحبة مثل استخراج تصاريح العمل (Permits) وعزل القنوات في غرفة التحكم قد ترفع الوقت الإجمالي.
إن الالتزام بـ معايرة مستشعر الغاز Honeywell XNX بشكل دوري ودقيق يضمن لك بيئة عمل خالية من الحوادث الكارثية. تذكر دائمًا أن أدوات الحماية من الغازات هي خط الدفاع الأخير لحماية الأرواح، والإهمال في معايرتها أو استخدام أدوات غير مطابقة للمواصفات قد تكون عواقبه وخيمة. إذا واجهتك أي صعوبة أثناء التطبيق الميداني، يرجى مراجعة Google Search Central للاطلاع على أحدث كتيبات التشغيل الرسمية المرفوعة من المصنعين.
